Roboty ziemne: rodzaje wykopów, techniki szalowania i zasady bezpiecznego wykonania krok po kroku

Roboty ziemne stanowią fundament każdego projektu budowlanego, od niewielkich domów jednorodzinnych po zaawansowane instalacje przemysłowe. Bez precyzyjnego przygotowania podłoża, nawet najtrwalsze konstrukcje narażone są na osiadanie, pękanie ścian czy uszkodzenia instalacji podziemnych. Uważam, że dokładność na tym etapie inwestycji jest najtańszą formą ubezpieczenia obiektu.

Najważniejsze wnioski

• Wybór techniki zależy bezpośrednio od rodzaju gruntu, jego spoistości oraz poziomu wód gruntowych na placu budowy.
• Zasady bezpieczeństwa wyznaczają sztywne granice: każde zagłębienie powyżej 1,0 m wymaga zabezpieczenia ścian.
• Techniki szalowania dzielimy na systemowe, drewniane oraz grodzice stalowe, dobierane do głębokości i parcia gruntu.
• Wykopy ręczne są niezastąpione w miejscach o gęstej infrastrukturze podziemnej, gdzie ryzyko uszkodzenia mediów jest zbyt wysokie dla ciężkiego sprzętu.
• Prawidłowe zasypywanie wykopów wymaga warstwowego zagęszczania gruntu, aby uniknąć późniejszego osiadania terenu wokół budynku.
• Zrozumienie, co to są roboty ziemne, pozwala lepiej zarządzać harmonogramem i budżetem inwestycji, unikając kosztownych przestojów.
• Profesjonalne skarpowanie wykopu to często najbardziej ekonomiczne rozwiązanie, eliminujące potrzebę stosowania kosztownych zabezpieczeń mechanicznych.

Czym dokładnie charakteryzują się roboty ziemne?

Wyjaśniając, co to są roboty ziemne, należy przyjąć definicję obejmującą wszelkie czynności związane z wydobyciem, przemieszczaniem, formowaniem i zagęszczaniem gruntów w celu przygotowania terenu pod budowę. Proces ten obejmuje zarówno prace wstępne, takie jak karczowanie i zdjęcie warstwy humusu, jak i prace zasadnicze, czyli formowanie wykopów czy nasypów. W praktyce inżynierskiej roboty te dzieli się na wykopy, nasypy oraz prace wykończeniowe, takie jak profilowanie i niwelacja terenu. Precyzyjne wykonanie tych czynności decyduje o stabilności całego obiektu, wpływając bezpośrednio na koszty fundamentowania i późniejszą eksploatację budynku. Z mojego doświadczenia wynika, że błędy popełnione w tym segmencie są najtrudniejsze i najbardziej kosztowne do naprawienia w późniejszych fazach realizacji inwestycji.

Jakie rodzaje wykopów spotykamy najczęściej w praktyce budowlanej?

W budownictwie wyróżniamy konkretne rodzaje wykopów, których typ dobieramy do przeznaczenia obiektu oraz warunków geotechnicznych panujących na działce. Podstawowy podział obejmuje wykopy szerokoprzestrzenne oraz liniowe, przy czym te pierwsze stosujemy głównie pod fundamenty płytowe lub budynki podpiwniczone, a drugie pod ławy fundamentowe lub sieci uzbrojenia terenu. Wykopy o głębokości do 1,0 metra są traktowane jako płytkie, natomiast głębsze wymagają już bardziej rygorystycznych procedur bezpieczeństwa oraz odpowiedniego zabezpieczenia ścian. Każdy projekt musi uwzględniać kąt nachylenia ścian lub zastosowanie szalunków, aby zapobiec niekontrolowanemu obsunięciu się ziemi, co stanowi realne zagrożenie dla życia pracowników.

Kiedy stosuje się wykopy ręczne?

Zastosowanie metody, jaką są wykopy ręczne, ogranicza się obecnie do prac precyzyjnych, gdzie użycie ciężkiego sprzętu groziłoby zniszczeniem istniejącej infrastruktury technicznej lub naruszeniem stabilności sąsiednich obiektów. Pracę tę wykonuje się zazwyczaj w bliskim sąsiedztwie przewodów gazowych, kabli energetycznych lub kanalizacji, gdzie dokładność lokalizacji rur jest kluczowa. Zgodnie z przepisami, w miejscach o nieznanym przebiegu instalacji, wykonywanie wykopów mechanicznych jest zabronione do momentu ręcznego odsłonięcia przeszkód. Koszt robocizny w tym przypadku jest wyższy o około 300-400% w porównaniu do pracy koparko-ładowarki, jednak ryzyko awarii sieci miejskiej i związane z tym kary umowne są niewspółmiernie wyższe.

Na czym polega skarpowanie wykopu?

Skarpowanie wykopu to metoda zabezpieczenia ścian poprzez ich odpowiednie nachylenie, wyznaczone zgodnie z kątem naturalnego spoczynku danego gruntu. W gruntach niespoistych, takich jak piaski czy żwiry, nachylenie to musi być łagodniejsze, często nieprzekraczające 45 stopni, podczas gdy w gruntach spoistych, jak gliny czy iły, można stosować stromsze ściany. Metoda ta jest najbardziej ekonomiczna, ponieważ nie wymaga użycia materiałów konstrukcyjnych, lecz wymaga dużej powierzchni placu budowy. W praktyce inżynierskiej obliczamy stateczność skarpy, biorąc pod uwagę obciążenie naziomem, czyli ciężar maszyn lub materiałów składowanych w pobliżu krawędzi.

Czy szalowanie wykopów od jakiej głębokości jest wymagane prawnie?

W myśl obowiązujących przepisów BHP, szalowanie wykopów od jakiej głębokości przekraczającej 1,0 metr jest bezwzględnym wymogiem przy wykopach o ścianach pionowych. Jeśli głębokość wykopu przekracza 1,0 m, pracodawca musi zapewnić zabezpieczenie ścian wykopu przed obsunięciem, niezależnie od rodzaju gruntu, w jakim prowadzone są prace. W przypadku wykopów głębszych niż 1,5 metra, konieczne jest zastosowanie certyfikowanych systemów szalunkowych, które posiadają atesty dopuszczające do stosowania w budownictwie. Brak takich zabezpieczeń jest najczęstszą przyczyną wypadków śmiertelnych na placach budowy, a odpowiedzialność karna za takie zaniedbania spoczywa bezpośrednio na kierowniku budowy.

Jakie techniki szalowania stosuje się w profesjonalnych projektach?

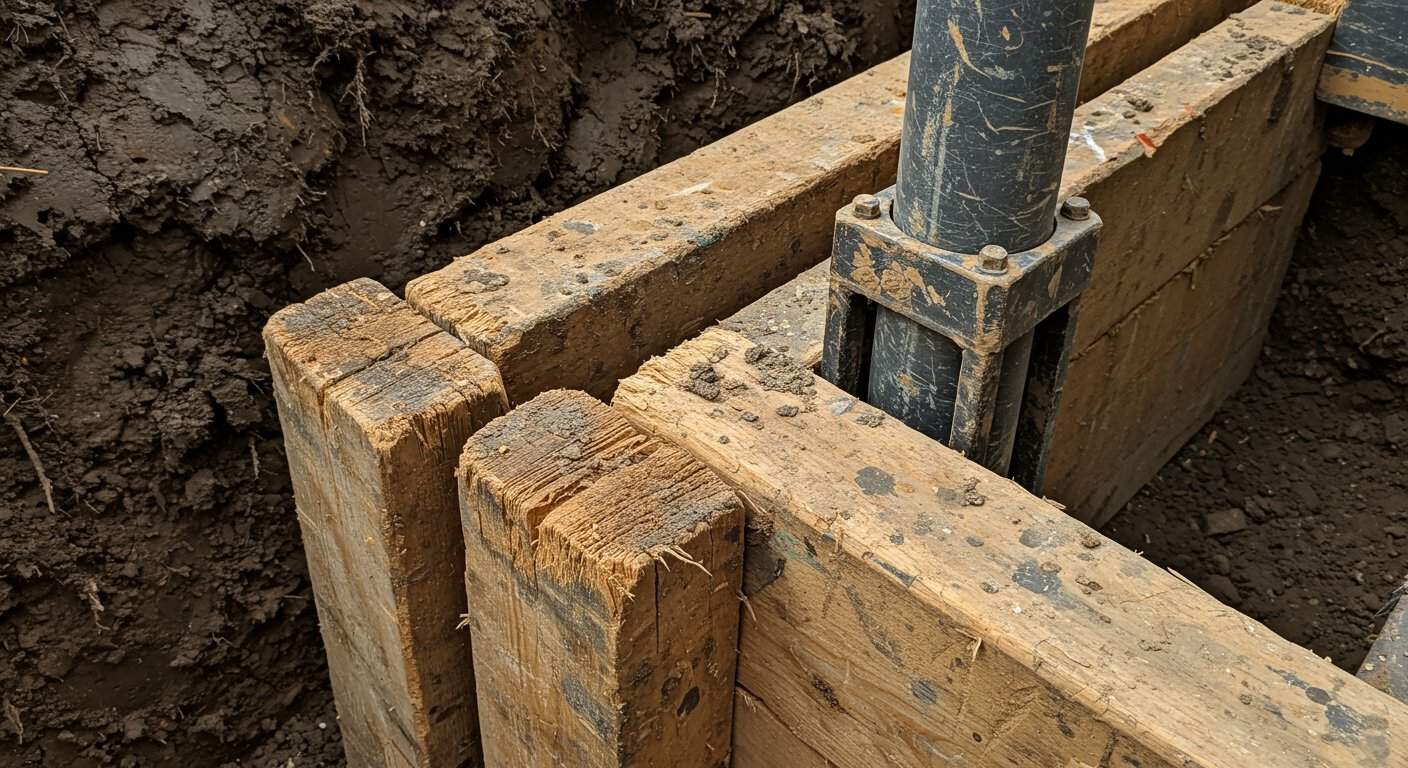

Techniki szalowania dzielimy na systemowe, drewniane oraz wykorzystujące grodzice stalowe, z których każdy rodzaj ma odmienne zastosowanie w zależności od trudności geologicznych. Szalunki systemowe, zazwyczaj aluminiowe lub stalowe, pozwalają na szybki montaż i wielokrotne wykorzystanie, co czyni je najbardziej wydajnymi przy dużych inwestycjach. Szalunki drewniane, mimo że pracochłonne, znajdują zastosowanie w miejscach o nietypowych kształtach, gdzie systemy modułowe nie są w stanie idealnie dopasować się do obrysu fundamentu. Grodzice stalowe, czyli tzw. ścianki szczelne, stosujemy w warunkach wysokiego poziomu wód gruntowych, ponieważ oprócz funkcji konstrukcyjnej pełnią one rolę bariery wodochronnej, izolując wnętrze wykopu od napływu cieczy.

"Dobór odpowiedniej metody zabezpieczenia ścian wykopu jest decyzją inżynierską, której nie można podejmować intuicyjnie. Wymaga ona znajomości parametrów geotechnicznych gruntu oraz precyzyjnego obliczenia parcia czynnego i biernego mas ziemnych na konstrukcję oporową."

Dlaczego zasypywanie wykopów musi być ściśle kontrolowane?

Zasypywanie wykopów to etap równie ważny co wykonanie wykopu, ponieważ niewłaściwe zagęszczenie gruntu prowadzi do nieodwracalnych deformacji nawierzchni i konstrukcji budowlanych. Materiał zasypowy musi być nanoszony warstwowo, przy czym grubość każdej warstwy nie powinna przekraczać 30-50 cm, aby zapewnić skuteczne zagęszczenie za pomocą zagęszczarek płytowych lub walców. Z mojego doświadczenia wynika, że użycie nieodpowiedniego gruntu, na przykład ziemi z dużą zawartością próchnicy lub odpadów budowlanych, uniemożliwia osiągnięcie wymaganego wskaźnika zagęszczenia, co w przyszłości skutkuje osiadaniem gruntu o nawet 5-10%. Należy również pamiętać o odpowiednim nawilżeniu gruntu, co jest konieczne dla uzyskania optymalnej gęstości objętościowej szkieletu gruntowego podczas pracy zagęszczarki.

Jakie są techniczne aspekty, kiedy pojawia się termin ukop?

W terminologii robót ziemnych pojęcie ukop odnosi się do wydobycia mas ziemnych z miejsca, w którym są one potrzebne do uformowania nasypu lub innej budowli ziemnej. W przeciwieństwie do zwykłego wydobycia, ukop zawsze wiąże się z konkretnym celem wykorzystania urobku, co wymaga precyzyjnego bilansu mas ziemnych na placu budowy. Optymalizacja tego bilansu pozwala zredukować koszty transportu, które w dużej mierze determinują budżet całego zadania inwestycyjnego. Prowadząc dokumentację budowy, musimy rzetelnie ewidencjonować każdą ilość przemieszczonej ziemi, co jest kluczowe przy rozliczeniach z podwykonawcami i inwestorem.

Tabela: Porównanie technik zabezpieczania wykopów

Technika zabezpieczenia	Maksymalna głębokość	Koszt (względny)	Czas montażu	Główna zaleta
Skarpowanie	Bez ograniczeń	Niski	Bardzo krótki	Brak kosztów materiałowych
Szalunek drewniany	Do 1,5 m	Średni	Długi	Wysoka elastyczność
Szalunek systemowy	Do 4,0 m	Wysoki	Krótki	Duża wydajność pracy
Grodzice stalowe	Powyżej 4,0 m	Bardzo wysoki	Bardzo długi	Izolacja wodna i stabilność

Jak zapewnić bezpieczeństwo podczas prac ziemnych?

Bezpieczeństwo podczas prac ziemnych opiera się na rygorystycznym przestrzeganiu planu BIOZ, czyli Planu Bezpieczeństwa i Ochrony Zdrowia, który musi być dostępny dla każdego pracownika na budowie. Każdy wykop, niezależnie od głębokości, powinien być odpowiednio oznakowany i ogrodzony, aby uniemożliwić dostęp osobom nieuprawnionym oraz zabezpieczyć przed przypadkowym wpadnięciem. Pracownicy muszą być wyposażeni w niezbędne środki ochrony indywidualnej, w tym kaski, odzież odblaskową oraz obuwie ochronne z wkładką antyprzebiciową. W przypadku pracy w wykopach głębszych niż 1,5 metra, systematycznie przeprowadzam kontrole stanu ścian, zwracając uwagę na wszelkie pęknięcia czy oznaki naprężeń, które mogą zwiastować zbliżającą się katastrofę budowlaną.

Jakie urządzenia są niezbędne do kontroli bezpiecznych wykopów?

Nowoczesne budownictwo korzysta z szeregu urządzeń pomiarowych, które pozwalają monitorować stan wykopu w czasie rzeczywistym, co drastycznie podnosi poziom bezpieczeństwa. Inklinometry oraz czujniki parcia gruntu montowane w szalunkach dają nam precyzyjną informację o wszelkich ruchach mas ziemnych, przesyłając dane bezpośrednio do jednostki centralnej. Dodatkowo, używamy wykrywaczy instalacji podziemnych, które pozwalają zidentyfikować przebieg sieci elektrycznych czy gazowych z dokładnością do 5 cm przed rozpoczęciem pracy koparki. Inwestycja w tego typu technologie jest nieodzowna, szczególnie przy realizacji zadań w terenach zurbanizowanych, gdzie gęstość infrastruktury jest bardzo wysoka.

"Statystyki wypadków na placach budowy pokazują, że ponad 80% zdarzeń związanych z robotami ziemnymi wynika z braku zastosowania szalunków przy wykopach przekraczających 1,0 metr głębokości. To wynik niedbalstwa, które nigdy nie powinno mieć miejsca."

Jak zorganizować proces zasypywania wykopów?

Zasypywanie wykopów wymaga precyzyjnego doboru sprzętu oraz materiału, który po zagęszczeniu spełni wymagania projektowe dotyczące nośności podłoża. Najlepszym materiałem do tego celu jest piasek lub pospółka, które dzięki wysokiej przepuszczalności wody i łatwości zagęszczania stanowią fundament dla dalszych prac. Unikamy zasypywania gruntami spoistymi, takimi jak glina, ponieważ ich wysoka plastyczność i podatność na pęcznienie w kontakcie z wodą mogłyby uszkodzić fundamenty budynku. Każda warstwa zasypki musi zostać poddana kontroli zagęszczenia płytą statyczną VSS, aby mieć pewność, że wskaźnik zagęszczenia osiągnął wymagane przez projektanta wartości, zazwyczaj na poziomie 0,95 w skali Proctora.

Dlaczego dokumentacja robót ziemnych jest krytycznym elementem inwestycji?

Prawidłowo prowadzona dokumentacja robót ziemnych jest podstawą do odbiorów technicznych oraz rozliczeń finansowych, stanowiąc dowód na wykonanie prac zgodnie z projektem. W dzienniku budowy musimy odnotowywać każdą zmianę technologii zabezpieczeń, wyniki pomiarów zagęszczenia gruntu oraz wszelkie fakty dotyczące napotkanych przeszkód w ziemi. Brak wpisów dotyczących na przykład wykonanego drenażu wokół fundamentów czy rodzaju użytej podsypki skutkuje problemami przy uzyskaniu pozwolenia na użytkowanie obiektu. Pamiętajmy, że zgodnie z prawem budowlanym, kierownik budowy ponosi pełną odpowiedzialność za zgodność wykonanych robót z projektem, a brak odpowiednich wpisów w dokumentacji uniemożliwia wykazanie tej zgodności przed organami nadzoru.

Jakie są najczęstsze błędy przy wykonywaniu wykopów?

Błędy przy wykonywaniu wykopów to najczęściej niewłaściwe określenie parametrów gruntu, ignorowanie poziomu wód gruntowych oraz brak odpowiedniego odwodnienia placu budowy. Często spotykam sytuację, w której wykonawcy bagatelizują wpływ deszczu na stateczność ścian, nie tworząc odpowiednich spadków ani rowków odprowadzających wodę poza obrys wykopu. Takie zaniedbanie prowadzi do rozmiękania dna wykopu, co obniża jego nośność nawet o 50% i wymusza wykonywanie kosztownych wymian gruntu przed przystąpieniem do betonowania. Kolejnym często popełnianym błędem jest składowanie urobku zbyt blisko krawędzi wykopu, co powoduje nadmierne obciążenie naziomu i ryzyko gwałtownego obsunięcia się ściany.

Jak unikać błędów przy szalowaniu?

Unikanie błędów przy szalowaniu opiera się na dokładnym montażu systemów zgodnie z instrukcją producenta oraz regularnym sprawdzaniu stanu technicznego wszystkich elementów konstrukcyjnych. Należy zwrócić szczególną uwagę na pionowanie szalunków oraz dokładne zapięcie wszystkich łączników, ponieważ nawet minimalne przesunięcie może skutkować utratą stateczności całej ściany szalunkowej. Z mojego doświadczenia wynika, że najwięcej problemów sprawiają elementy zużyte, takie jak wygięte rozpory czy uszkodzone płyty szalunkowe, które nie gwarantują wymaganej sztywności konstrukcji. Regularna konserwacja i wymiana uszkodzonych części systemu pozwala na uniknięcie awarii i zapewnia bezpieczeństwo pracowników przez cały okres trwania robót.

Podsumowanie

Roboty ziemne są procesem o wysokim stopniu złożoności technicznej, wymagającym połączenia wiedzy inżynierskiej z rygorystycznym podejściem do zasad BHP. Prawidłowe zrozumienie specyfiki gruntu, odpowiedni dobór rodzaju wykopów oraz świadome stosowanie szalunków to fundamenty każdej trwałej konstrukcji. Bezpieczeństwo pracy wyznacza granice, których nie wolno przekraczać – szczególnie w przypadku wykopów głębszych niż 1,0 m, gdzie zabezpieczenie ścian jest wymogiem prawnym i etycznym. Skuteczne zasypywanie wykopów oraz precyzyjna dokumentacja techniczna stanowią o jakości inwestycji i jej bezpieczeństwie w całym cyklu życia obiektu. Stosowanie profesjonalnych metod oraz nowoczesnych urządzeń pomiarowych minimalizuje ryzyko awarii i pozwala na optymalizację kosztów, co w długoterminowej perspektywie daje wymierne korzyści dla inwestora.
